1）內置高配置工控機，采用可編程控制器PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
2）進口PC機真彩大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。
4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。
6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；
7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）
8）帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口羅氏線圈并采用當前電力電子技術，抗干擾能力強，輸出精度高，最高可達0.5級。
9） 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。
10) 可根據用戶要求定制測試模塊，軟件終身免費升級
11）采用16路測溫模塊
◆ 電壓電流六位半液晶顯示，顯示精度更高，實驗結果更準確
◆ 128*64點陣液晶顯示，顯示數據更直觀，讀數更快捷
◆ 儀表顯示鎖定功能，特別針對于互感器變比實驗時能夠更準確更快捷的讀數
|
型號 |
SDDL-5000Q |
|
|
最大輸出電流 |
交流單相5000A 3組 |
|
|
電路方式 |
特殊工藝電動調壓器 |
|
|
交流輸入 |
相線 |
3Φ4W +G |
|
電壓 |
380V±10%，50Hz±2%三相四線 |
|
|
輸入電流 |
210A 加補償后 140A以下 |
|
|
輸出 |
相線 |
3Φ4W |
|
電壓 |
0-10自動轉換 |
|
|
電流 |
AC0-5000A連續可調, 無級調速方式; 可三相同時輸出，也可單相輸出，也可分相輸出; 手動方式輸出，自動方式輸出二種方式。 |
|
|
額定容量 |
240kVA |
|
|
穩流精度 |
輸出電流≤±0.5% |
|
|
輸出端子 |
接線端子 |
|
|
保護 |
電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零 |
|
|
精度 |
源效應 |
≤0.3%額定值 |
|
時漂 |
≤1%額定值 |
|
|
溫漂 |
≤0.04%額定值／℃ |
|
|
負載效應 |
≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
|
紋波電壓 |
≤1%額定值+10mV |
|
|
其他 |
線路調整率： |
0.1% |
|
負載調整率： |
0.1% |
|
|
顯示 及設定 |
電壓表顯示 |
真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字) |
|
電流表顯示 |
真彩色液晶和數顯儀表 (5位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字) |
|
|
調節設定 |
電流（高精電位器調節） |
|
|
系統 |
整機效率 |
≥90% |
|
耐壓絕緣阻抗 |
AC 1800V 1分鐘，20兆歐 |
|
|
冷卻裝置 |
強制風扇冷卻 |
|
|
噪音 |
﹤60dB（機器前方1mm） |
|
|
互感器精度 |
0.2級 |
|
|
防護等級 |
IP20 |
|
|
工作 環境 |
工作方式 |
長時間溫升實驗 |
|
溫度 |
-10℃-50℃ |
|
|
濕度 |
0-90%（非凝結狀態） |
|
|
海拔高度 |
1500m以下 |
|
|
外形 |
結構 |
一體 |
|
|
尺寸 |
還不能訂 |
|
|
重量 |
約3噸 |
|
|
母排 |
輸出按每平方1.5個電流計算，在前面 |
|
溫度巡檢 |
16路模塊 |
|
|
A級熱電偶 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、具體配置：
1.調壓部分采用特殊工藝電動調壓器
|
額定容量： |
150kVA |
|
相 數： |
三相四線 |
|
輸入電壓： |
三相380V |
|
輸出電壓： |
三相四線0-430V |
|
頻率 |
50/60Hz |
|
電機功率： |
ND-4.5轉 100W |
|
絕緣等級： |
B級 |
|
絕緣電阻： |
5MΩ |
|
耐壓試驗： |
2000V/min |
|
波形畸變： |
≤0.1% |
|
冷卻方式： |
油冷卻 |
2.升流部分
|
額定容量： |
（50x3） kVA |
|
相 數： |
三相 |
|
輸入電壓 |
三相0-430V |
|
輸出電壓： |
每相10V |
|
輸出電流： |
每相5000A |
|
絕緣等級： |
B級 |
|
絕緣電阻： |
5MΩ |
|
耐壓試驗： |
2000V/min |
|
波形畸變： |
≤0.1% |
|
冷卻方式： |
風冷 |
3.采樣部分：
采用高精度互感器0.2級。分流器，保證了電流型號取樣的高精度性能互感器
4.顯示部分：
采用0.2級的高精度LCD液晶顯示
5.報警：過流報警，上下限值報警，
6.輸出時間控制：針對本實驗為保證儀器的正常工作，加時間控制輸出功能
報警：過流報警，上下限值報警，過流繼電器，過壓繼電器，過熱。
輸出時間控制：針對本實驗為保證儀器的正常工作，加時間控制輸出功能
PLC采用三菱公司產品，觸摸屏采用維綸產品.
增加電容補償進行功率因數的補償
四、軟件說明

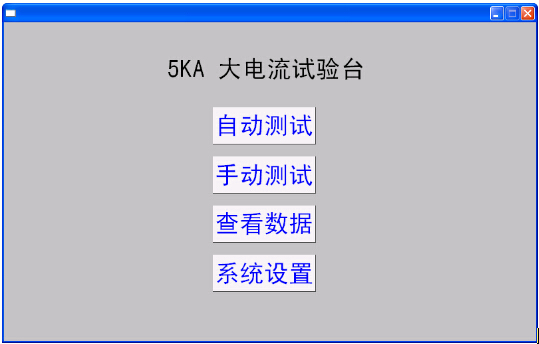

1.進入系統
2.設置
3.顯示
